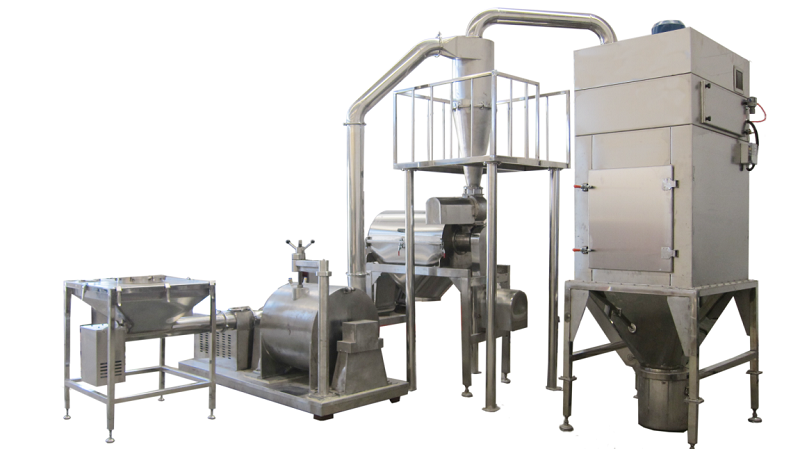

TF-800多级粉碎机组
TF-800多级粉碎机组
一:概述:TF-800型多级粉碎机组是柴田粉碎机组的升级设备,本机自带变频螺旋喂料机将物料送至进料口在风机吸风负压的作用下被送入粉碎室。粉碎室由两个粉碎区组成采用了多级粉碎的原理,一级粉碎为打板研磨粗粉碎,二级粉碎为甩板剪切粉碎,物料进入嵌有平压板和弯牙板的一级粉碎室,带有角度的斜打板在粉碎室内高速旋转,产生期间的快速相对运动,并向外推料,形成物料之间互相撞击和物料与打板、牙板间的反复多次打击,达到粉碎目的
物料在粉碎的过程中由于刀盘风冷循环的作用产生物料的自回流循环,已达到风冷的作用,再配合水循环的夹套冷却,使物料温度的升温速度得到控制。
二:结构原理 该机采用皮带式或直连式传动,增加了粉碎的转速,机壳由两个半壳组成,可通过吊臂将其打开,清理、调整很方便。本机投料口装有滤铁器,可防止铁器进入机内造成事故。其原理是物料首先经滤铁器,在负压作用下,进入带有角度的打板在粗粉碎室产生期间的快速相对运动,粗粉后物料在负压作用下,要通过一级粒度可调控制装置工(由于靠挡板与机壳上锥形衬套之间的间隙大小来控制粒度)较大的颗粒不能通过,被阻回粗粉碎室继续粉碎,达到要求的粗粉才能进入细粉碎室,靠甩刀与弯牙板间高速相对运动达细粉目的,细粉碎后又经过二级粒度可调控制装置控制(原理与一级相同),达成品后,再由风力输送至成品收集器,结构简单,易拆装。
适用范围 :
本机组不但能适应中草药复方粉碎加工,而且对于干燥后的纯浸膏效果也较好,并适用于食品,化工,农药,各种饲料的粉碎加工。
主轴转数
|
转/分
|
2960
|
粉碎细度
|
目
|
60-350
|
生产能力
|
kw
|
80-800
|
主机功率功率
|
|
55
|
螺旋喂料电机功率变频
|
kw
|
0.75
|
闭风器电机功
|
kw
|
0.75
|
筛分机主机功率
|
kw
|
2.2
|
除尘柜风机功率
|
kw
|
7.5
|
风机风量
|
立方/每小时
|
3900
|
总功率
|
kw
|
66.2
|
外形尺寸(长*宽*高)
|
总功率
|
6000*2000*4200
|
整机重量
|
kg
|
1700
|
