型号

技术参数

数量

备注

设备优点

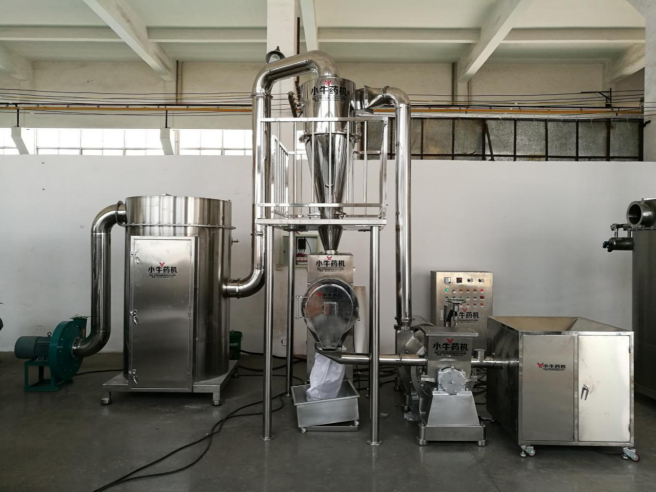

多级粉碎机组

FZ-600

粉碎机直径：
φ600mm
转数：2950转/分
进料粒度：≤30mm
电机功率：37kw
成品粒度：60-300目
生产能力：100-500kg/h
机组外形尺寸：
6000×2400×3800mm
主机重量：1400kg

1套

机组包括：
1.外包不锈钢主机、
2.不锈钢筛粉机（真空变频减速机）、
3.不锈钢管道、平台、护栏、
4.不锈钢配电柜（变频器：施耐德）、
5. 主电机37千瓦（江苏士林）
6.变频脉冲除尘系统（除尘箱为圆形）、
7.不锈钢变频自动进料车（变频调速，转数可调）

1粉碎能力强
2温升低
3无尘粉碎
4收率高
5能耗低
6清场方便

一、用途及特点
FZ-600型多级粉碎机组是针对原600粉碎机组一些不足最新研制的结构为双级粉碎的设备，本机吸收的国内外粉碎机的优点，它采用了二级粉碎，粉碎室由原来的2个增加到4个，并增加了打刀的数量（方刀由原来的6把增加到20把  长刀由原来的6把增加到12把），从而提高了粉碎能力增强了粉碎效果（相当于两台粉碎机同时粉碎的产量），一次出粉合格率也达到99%以上，是粉碎中草药物料的理想设备。其优点是连续粉碎，省电省工损耗小，细度均匀，产量高，性能稳定，粒度调节和维修方便，结构紧凑，占地面积小，传动方式安全可靠，震动小，污染少，总之，该机是提高产量，降低生产成本之理想设备。（符合新版GMP要求）
二、结构原理
该机采用直联式传动，转数稳定，机壳由两个半壳组成，可通过吊臂将其打开，清理、调整很方便。本机投料口装有滤铁器，可防止铁器进入机内造成事故。其原理是物料首先经滤铁器，在负压作用下，进入嵌有平压板和弯牙板的粗粉碎室，带有角度的打板在粗粉碎室内高速旋转，产生期间的快速相对运动，并向外推料，形成物料之间互相撞击和物料与打板、牙板间的反复多次打击，达到粉碎目的。粉碎后物料在负压作用下输送分离器至成品收集器，含尘的气体进入除尘箱体，经过滤袋进行过滤，粉尘被阻留在外表面，经脉冲除尘装置震打后落入收料斗排出，净化后的由变频风机排出箱体外。
